RFID 초고주파 UHF 안테나 분기 UAFZ는 860~960MHz의 고성능 UHF 초고주파 스마트 분기이며 EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B 프로토콜을 지원하여 최대 32개의 하위 분기와 256개의 안테나를 임의로 접속할 수 있으며 현재 안테나 연결 상황을 실시간으로 제공하여 최대 256개의 초고주파 안테나로 초고주파를 변환할 수 있습니다.다중 안테나가 필요한 장소에 광범위하게 응용하여 문서 지능 실시간 모니터링, 도서 지능 책꽂이, 귀중품 동태 모니터링, 분포식 도서관, 표류 책장, 보석 실시간 실사, 작업복 도구 실시간 실사, 증서 관리, 증빙 인감 카드 관리, 의료 고가치 소모품 관리 은행 귀중품 자료 실시간 모니터링, 자동차 합격 확인 시 감독관리 등 프로젝트 응용에 강력한 지원을 제공한다.

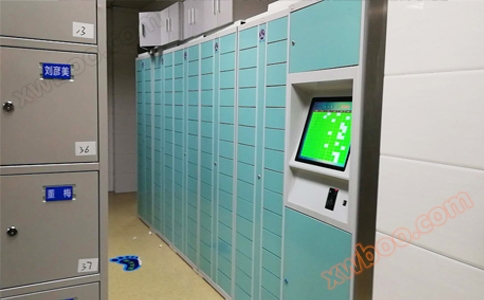

응용 사례: 병원 피복 관리에 RFID 초고주파 안테나 분기 적용

RFID 기능

작동 주파수: 860~960MHz;

EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B 프로토콜 지원

물리적 연결이 간결하여 하위 분기기는 별도의 취전 노선이 필요 없으며, 재사용 무선 주파수 전송용 동축 케이블과 주 분기기는 취전, 통신을 실현한다;

서브 브랜치와 안테나의 액세스 상태를 자동으로 쿼리하고 현재 연결 상태를 동적으로 업데이트할 수 있도록 전원을 켭니다.

4개의 하위 분기 캐스케이드를 지원하는 8개의 MCX 출력 커넥터 또는 안테나 인터페이스로 안테나에 액세스할 수 있습니다.각 하위 분기는 8개의 안테나에 접속할 수 있기 때문에 하나의 기본 분기 출력 인터페이스는 최대 32개의 안테나를 연결할 수 있습니다.

최대 256번 안테나 스위칭을 지원하며 안테나 스위칭 속도는 100ms 미만입니다.

무선주파수 입력단에서 안테나단까지의 무선주파수 전송선 거리는 10m 이상에 달한다;

저전력 설계, 단일 + 9V 전원 공급 장치;

RS232 및 TCPIP 네트워크와 같은 사용자 인터페이스를 지원합니다.

까다로운 작업 환경의 요구 사항을 충족하는 신뢰할 수 있는 설계

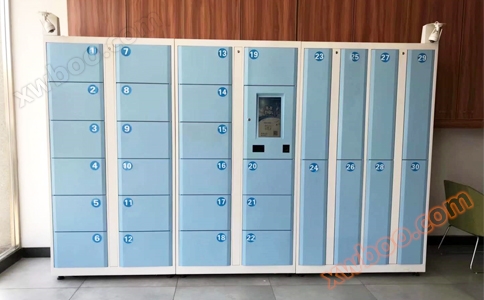

응용 사례: 병원 피복 관리에 RFID 초고주파 안테나 분기 적용

물리적 특성

작동 온도: -10~+55 ℃;

저장 온도: -20~+75 ℃;

특별한 설명을 제외하고 표시된 사양은 TA=25 ℃ 및 VCC=+9V 작업 조건에서 가져온 것입니다.

전기 특성

전원 전압: 9V,

작동 전류: 200mA;

치수

분기 마더보드 모델 UAFZM68:200mmx105mmx28mm(TCP/IP 데이터 인터페이스);

분기 마더보드 모델 UAFZM66: 200mmx105mmx28mm(RS232 데이터 커넥터);

분기 서브보드 모델 UAFZZ66: 125mmx59mmx17mm(데이터 인터페이스 없음);

자세한 매개 변수는 아래 링크된 PDF 문서를 참조하십시오.

제품 자료 다운로드:영신 컬러 페이지 다운로드:
